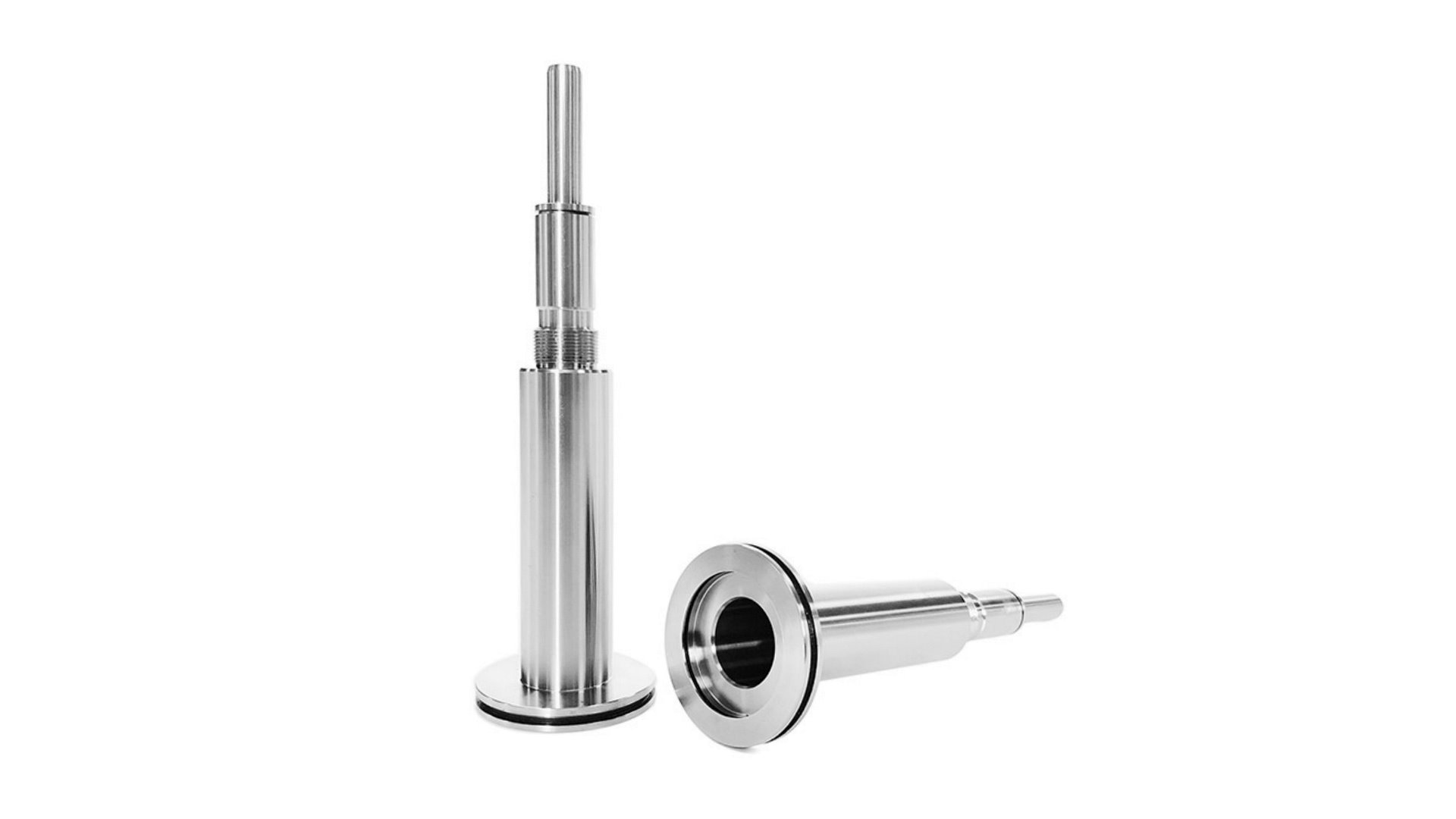

鍛造 NC旋盤マシン主軸

ＮＣ旋盤、ＮＣ研削

ISO2768-mK（中精度）
同軸度：≤Φ0.01 mm
キー寸法：0.01mm以内

浸炭 → 焼入れ → 焼戻し（調質処理）

• 寸法精度：ノギス、マイクロメータ、三次元測定機
• 同軸度：三次元測定機または専用検査治具
• 円振れ：振れ測定機
• 表面硬度：ロックウェル硬度計（HRC）、56–58HRC
• 浸炭層深さ：顕微鏡硬度試験または金属組織分析0.5–0.8mm
• 外観品質：目視検査、キズ、バリ、スケールなし
• 材料検証：分光光度計
• 内部欠陥：超音波探傷試験（UT）

1

25日～30日

• 高精度保証：CNC加工+熱処理後精密研削にて寸法安定性確保
• 長寿命設計：浸炭焼入れ処理により表面耐摩耗性良好
• 低変形制御：適切な熱処理工程、残留応力と変形低減
• 高自動化：全工程をＮＣ化
• トレーサビリティ：各ロットごとに材料ロット番号、熱処理パラメータ、検査報告書記録
• 適用業界：工作機械製造、自動化設備、航空宇宙、自動車伝動システム
