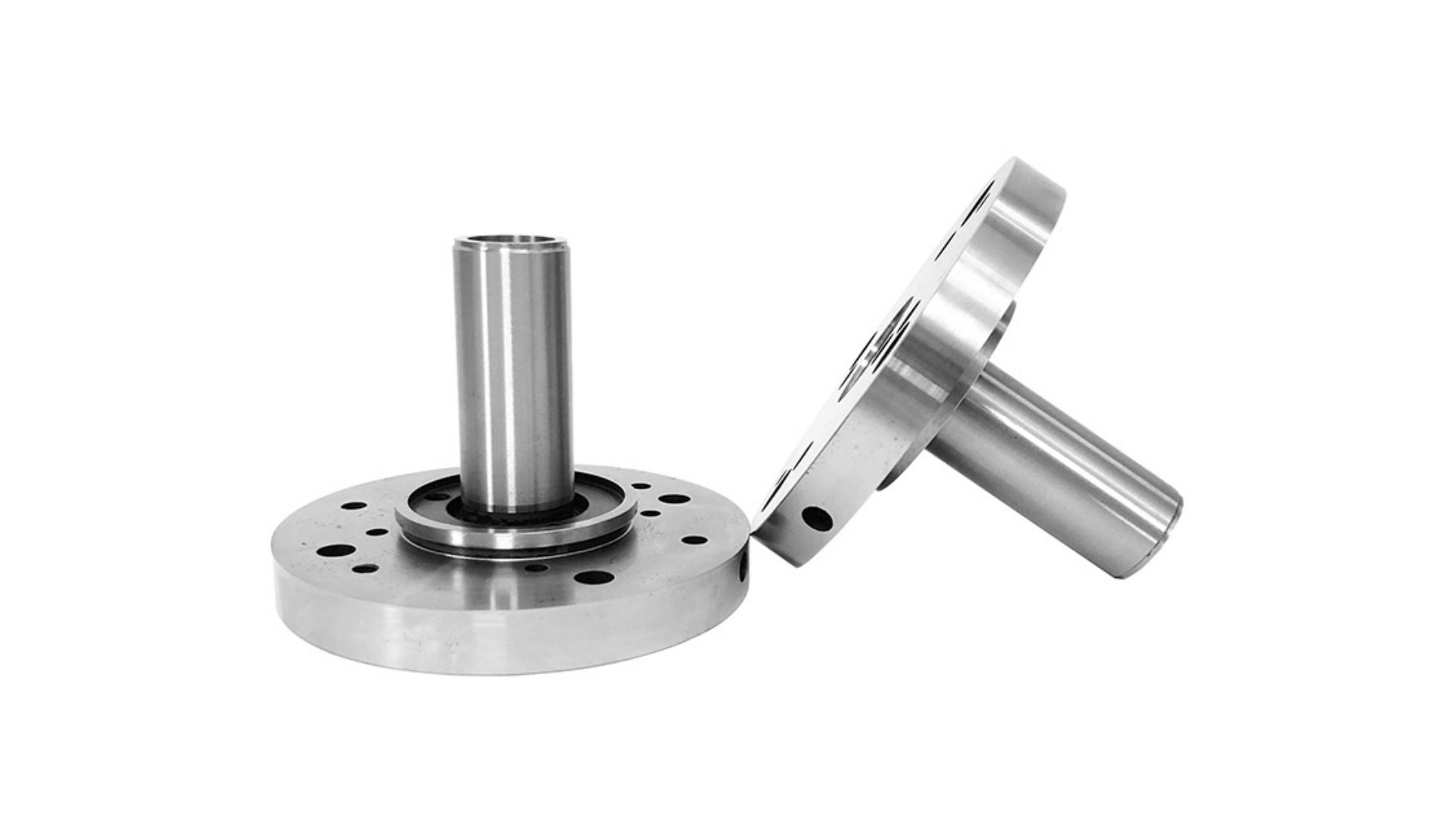

鍛造フランジ付き伝動軸

機械加工	冷間鍛造、ＮＣ旋盤、ＮＣフライス盤
精度	ISO2768-mK（中精度）同軸度：≤Φ0.01 mm キー寸法：0.01mm以内
熱処理	浸炭 → 焼入れ → 焼戻し（調質処理）
品質検査	• 寸法精度：ノギス、マイクロメータ、三次元測定機 • 同軸度：三次元測定機または専用検査治具 • 円振れ：振れ測定機 • 表面硬度：ロックウェル硬度計（HRC）、56–58HRC • 浸炭層深さ：顕微鏡硬度試験または金属組織分析0.5–0.8mm • 外観品質：目視検査、キズ、バリ、スケールなし • 材料検証：分光光度計 • 内部欠陥：超音波探傷試験（UT）
MOQ	1
納期	25日～30日
摘要	• 高精度保証：CNC加工+熱処理後精密研削にて寸法安定性確保 • 長寿命設計：浸炭焼入れ処理により表面耐摩耗性良好 • 低変形制御：適切な熱処理工程、残留応力と変形低減 • 高自動化：全工程をＮＣ化 • トレーサビリティ：各ロットごとに材料ロット番号、熱処理パラメータ、検査報告書記録 • 適用業界：工作機械製造、自動化設備、航空宇宙、自動車伝動システム
